CatCar

Di 28. Sep 2021, 16:10

Ich habe dieser Tage ein Mini-Projektli gestartet. Ein kleiner RC-Car soll es sein.
Ausgerüstet wird das Ding auch mit FPV-Equipment, sodass fahren ohne Sichtkontakt möglich ist.
Das Teil bewegt sich dann inkognito. Es gäbe dafür verschiedene Einsatz-Zwecke, auf die ich nicht eingehen will.

Es ist mir klar, dass so etwas auch für wenig Taler gekauft werden kann ... nur ist es dann reiner Plastik-Müll.
und wird mit einer mehr oder weniger minderwertigen Fernsteuerung gelenkt.
Und da ich Modellbauer bin, baut man so etwas selbst und qualitativ besser.

Anforderungen
- Materialkosten = 0; nur Teile aus dem Materiallager, oder der Rappelkiste dürfen verwendet werden.
- Geschwindigkeit = klein, Drehmoment = gross
- Mechanik aus währschaften Materialien
- vorerst keine Einzelradaufhängung mit Federung (die Lenkung hat so schon genug Aufwand gegeben)
- Karosserie ist nicht vorgesehen


Das Chassis mit Rädern ist geboren:


Di 28. Sep 2021, 16:10

Re: CatCar

Di 28. Sep 2021, 22:06

Das beste bis jetzt, ist das Logo... :D

Re: CatCar

Mi 29. Sep 2021, 06:50

Ja genau! Da lob ich mir doch den Folienplotter ...

Re: CatCar

Fr 1. Okt 2021, 19:39

... und jetzt lässt sich schon mal ferngesteuert lenken.


Re: CatCar

Di 5. Okt 2021, 09:59

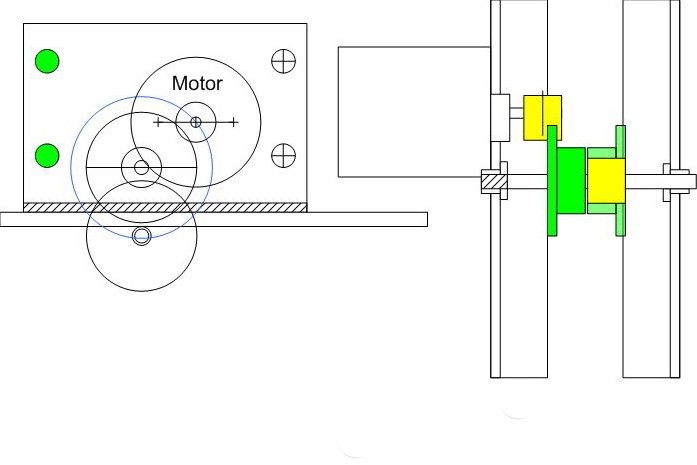

Das Getriebegehäuse mit Motorhalterung steht jetzt auch. Das Teil wird dann in Höhe und Länge auf das nötigste reduziert.


Re: CatCar

Mi 6. Okt 2021, 14:40

... jeden Tag was machen!

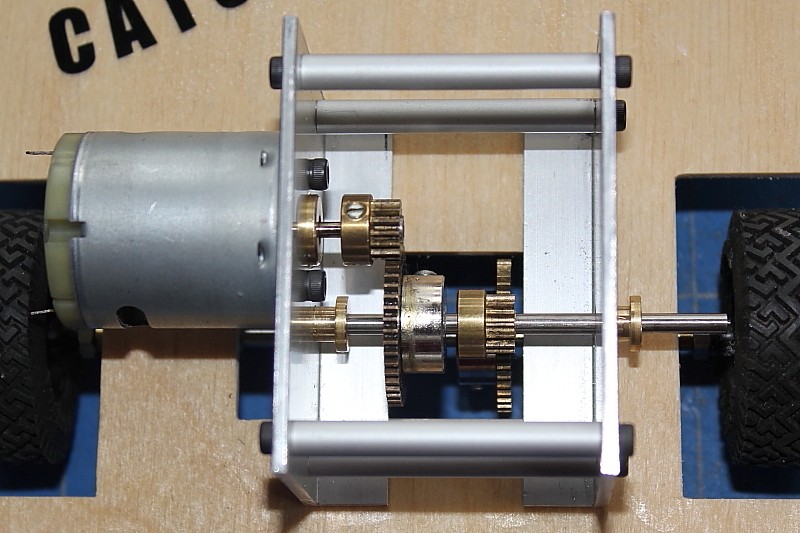

Jetzt steht es, das Getriebe mit angeflanschtem Motor. Untersetzung 6:1.
Lager noch einkleben, Distanzhülsen drehen und verschmälern, sind die nächsten Tasks.


Re: CatCar

Do 7. Okt 2021, 06:47

spannendes Projekt.

Re: CatCar

So 10. Okt 2021, 12:03

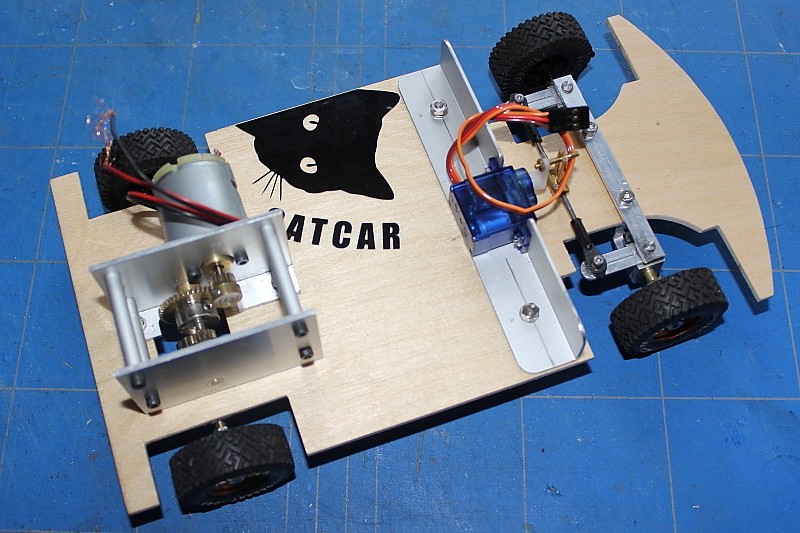

Jetzt ist das Getriebegehäuse verkürzt und verschmälert worden.
Ferner ist die Einheit auf dem Chassis montiert.
Das war ein ziemliches Gefluche bis alles gepasst und die Zahnräder nicht mehr geklemmt haben.
Dann alles schön gefettet und am Labornetzteil getestet ... mit dem Resultat ... alles Fett ist mir an den Kopf gespritzt.

Der Test mit 2S-Akku im Wohnzimmer verlief zufriedenstellend. Dank der Untersetzung ist reichlich Kraft vorhanden.
Und der 18V Johnson-Motor beflügelt zu beachtlichen Geschwindigkeiten, selbst bei 2S. Jetzt muss da noch ein Regler rein.

Zuerst werde ich aber meine modulare FPV-Einheit vom Bergeboot installieren.


Re: CatCar

Di 12. Okt 2021, 08:26

madliz hat geschrieben:[...]
Es gäbe dafür verschiedene Einsatz-Zwecke, auf die ich nicht eingehen will.
[...]


Hmmm, du könntest damit auf die Suche nach verschwundenen Saugrobotern oder Katzen gehen. :D

Re: CatCar

Di 12. Okt 2021, 10:17

Genau! ... oder in der Parkgarage unter den Autos durchfahren.

Hatte gerade heute morgen die Idee, vorne noch 2 LED-Scheinwerfer zu installieren.

Aber erst musste da noch eine kleine, feine Antennenhalterung ran. Selbstverständlich eine Eigenanfertigung aus Alu poliert.

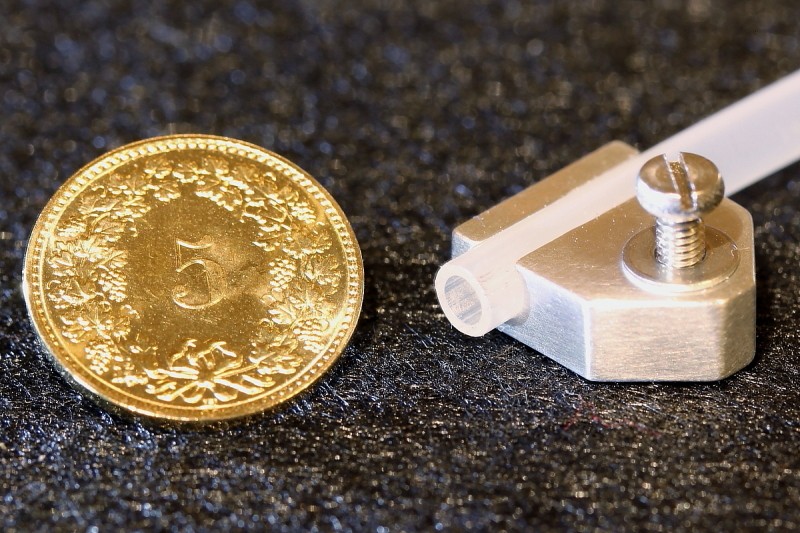

Eine schöne Makro-Aufnahme ... Da sind sogar die Schleifspuren der Seifenstahlwatte sichtbar. Das Antennenröhrchen stammt aus einer Zerstäuberflasche eines Haushaltreinigers. Die Befestigungsschraube ist M 2.5 .

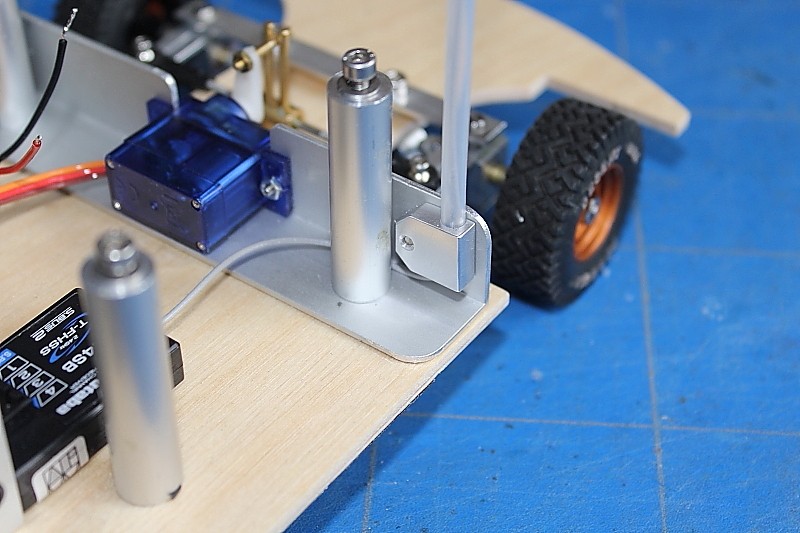

Auf dem 2. Foto sind auch schon die Säulen für die FPV Montage sichtbar.
